Manganin Shunt Resistor za električni števec
Opis izdelkov

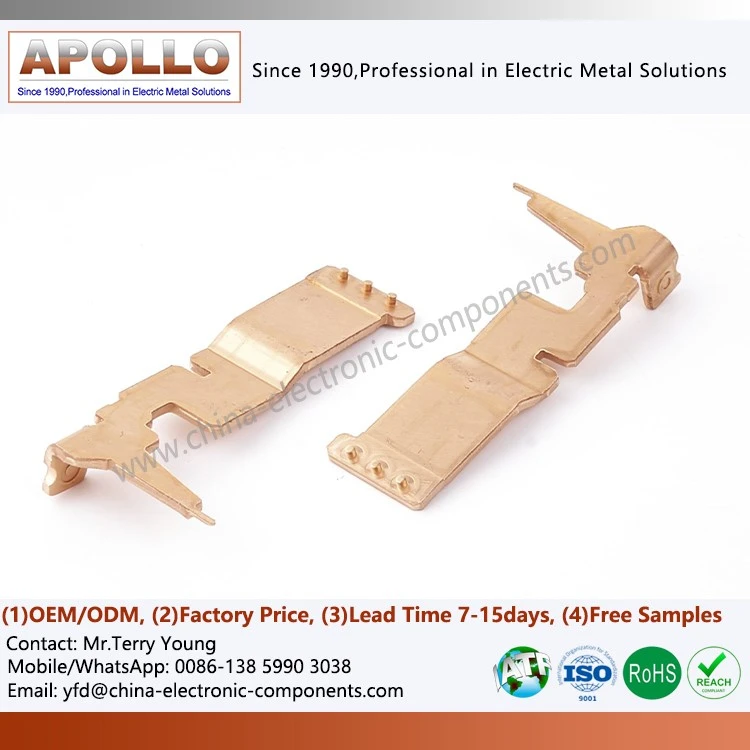

Ta manganin shunt upor za električni števec je sestavljen uporni žigosani sklop. Njegovo osnovno strukturo sestavljajo naslednji deli:
Območje odpornosti na manganin
Bakreno prevodno območje
Laser{0}}varjeni kompozitni povezovalni vmesnik
Struktura natančnega žigosanja
Trenutno funkcionalno območje vzorčenja
Manganinski in bakreni trakovi so sestavljeni s tehnologijo laserskega varjenja z elektronskim žarkom za visoko stabilnost, nato pa se uporablja neprekinjeno žigosanje za oblikovanje komponent ranžirne strukture različnih specifikacij.
Ta struktura ne izboljša samo zmogljivosti prenosa toka, ampak tudi učinkovito obravnava težave nestabilnega kontakta, velikega toplotnega-območja in dolgoročnega-odmika, značilnega za tradicionalne metode varjenja.
Tehnologija izdelave jedra: postopek laserskega varjenja z elektronskim žarkom (EBW).
Izjemno majhna toplotno-prizadeta cona (HAZ)
Visoko koncentrirana energija elektronskega žarka preprečuje propadanje manganove-bakrove zlitine pri visokih temperaturah in ohranja prvotno fizično stabilnost materiala.
Zvar z izjemno visokim razmerjem stranic
Zagotavlja popolno penetracijo vmesnika bakra in mangana-bakra, zaradi česar je trdnost zvara enaka osnovnemu materialu. Odpornost na mangan in baker ostane neprekinjena in nezlomljiva tudi po več deset tisoč udarcih-visokega toka.
Vakuumsko okolje brez-onesnaževanja
Preprečuje vključke oksidov, kar zagotavlja izjemno nizko parazitsko induktivnost v šantu Maganin Shunt Resistor.
Prednosti aplikacije: prilagojena arhitektura, zasnovana posebej za magnetne zaskočne releje
| Popolnoma prilagodljiv vzmetni strukturi | Postopek žigosanja omogoča prilagodljive montažne luknje in zasnove spajkalnih spojev, ki brezhibno nadomeščajo tradicionalne navite upore-z manganovo bakreno žico ali shunt upora za varjenje z elektronskim žarkom. Uporablja se lahko neposredno kot prevodna vzmet releja, kar bistveno zmanjša število notranjih delov in prostor za montažo. |
| Odporen na udarce impulznega toka | V praktičnih aplikacijah se merilniki pogosto srečujejo z impulznimi tokovi, ki jih ustvarjajo sunki strele ali harmoniki omrežja. Metalurška vez med bakrom in manganom kaže izjemno močno odpornost na elektrodinamične udarce, preprečuje mikro{1}}preskakovanje oblokov in erozijo kontaktne površine, do katere lahko pride pri zakovičenih strukturah pod trenutnimi elektrodinamičnimi silami, kar zagotavlja zanesljivost zapiranja releja v ekstremnih pogojih. |
| Postavitev proti-motenju za ekstrakcijo signala | Na bakrenih koncih na obeh straneh manganovega bakrenega šanta EBW za rele je mogoče rezervirati namenske zatiče za vzorčenje napetosti (Kelvinovi kontakti). Z zasnovo zatiča z mikro-naklonom, oblikovanim z žigosanjem, je pot prenosa signala mikro-voltov do plošče PCB učinkovito skrajšana, motnje zunanjih elektromagnetnih polj na merilnem signalu pa so zaščitene v največji meri. |
Prednosti oblikovanja
Sama ravninska zasnova bimetalnega kompozitnega traku predstavlja optimizacijo-na ravni sistema, usmerjeno v integracijo. V primerjavi s tradicionalno vijačno-kombinacijo diskretnih uporov in žic ta zasnova združuje uporovni element, priključne sponke in referenco sklopa v eno samo vtisnjeno ravnino, s čimer zmanjša več kot tri neodvisne dele in več povezovalnih vmesnikov, kar v bistvu odpravlja negotovost in tveganje popuščanja kontaktnega upora.
Kar zadeva geometrijsko prilagodljivost, postopek žigosanja zagotavlja precejšnjo svobodo oblikovanja. EBW Manganin Shunt za rele je lahko oblikovan kot ravni trak, ki se prilega ozkim prostorom, oblika U-za premostitev obeh strani jarma releja ali oblika M-za istočasno oskrbo z dvo-kanalnim vzorčenjem. Upogibne kote, dolžine krakov in položaje lukenj je mogoče prilagoditi glede na strankino postavitev tiskanega vezja ali tri-dimenzionalne omejitve znotraj releja, kar omogoča prilagodljivo proizvodnjo s pristopom »eno-design-enega-designa«, ne da bi stranka morala prilagoditi svojo okoliško strukturo, da ustreza standardnim delom.
Kar zadeva električno izolacijo, je mogoče natančno načrtovati prostorsko razporeditev območij mangana, bakra in bakra, ki naravno ločijo terminale signala vzorčenja od priključkov za visoko-tokovno napajanje, kar zmanjša tveganje elektromagnetnih motenj in lezeče poti; hkrati pa sam bimetalni vmesnik predstavlja jasno električno referenčno točko, ki stranki olajša umerjanje sistema in diagnozo napak.
kontaktirajte nas
Ne zagotavljamo le standardiziranihMagnetni zaskočni releji, ponujajo pa tudi integrirano inženirsko podporo, ki temelji na strukturi magnetnega zaskočnega releja strank, shemi vzorčenja toka in zahtevah avtomatiziranega sestavljanja. Ta podpora obsega vse od razvoja kompozitnih trakov in natančnega varjenja do proizvodnje množične proizvodnje, kar pomaga projektom doseči stabilnejšo in doslednejšo implementacijo množične proizvodnje.
